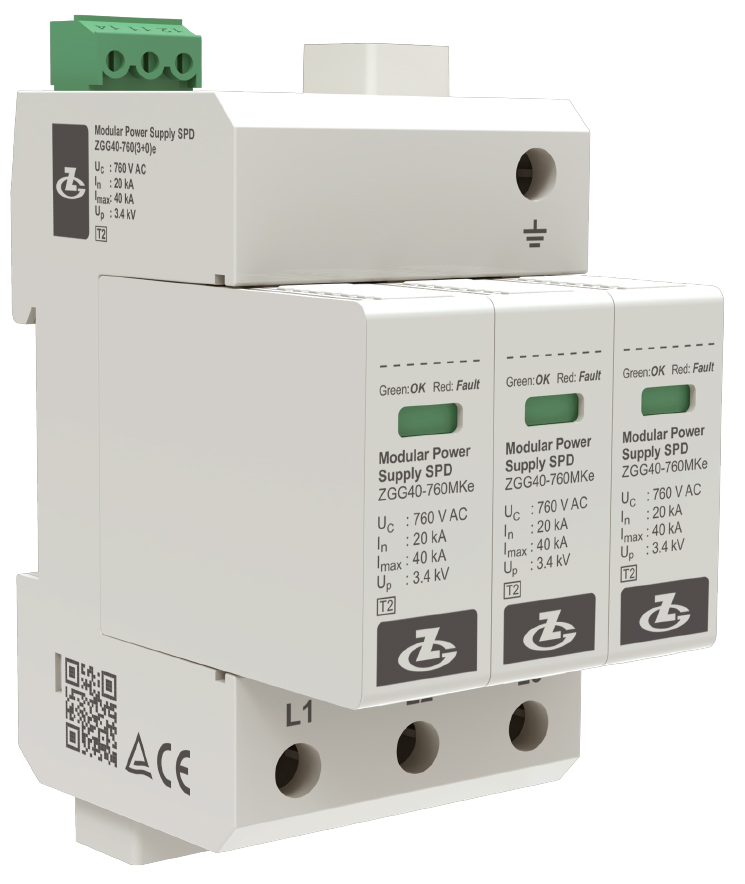

ZGG40-760(3+0)e
概述
ZGG40-760(3+0)e 型电源模块浪涌保护器由压敏电阻型电源模块和底座组成，用于L-PEN 的第二级保护。模块具有防反插功能。该电源模块浪涌保护器具有过热保护、失效指示和集中遥信报警干接点，可利用干接点对模块是否安装可靠和模块工作状态进行远程监控。
特点
1、插拔模块具有防反插功能；
2、通流量大，残压低；
3、具有过热保护；
4、具有失效指示和集中遥信报警干接点；
5、外壳防护等级为IP20，外壳阻燃等级为UL 94 V-0。
技术数据
使用环境
| 温度范围 |
-40 ℃～+85 ℃ |
| 相对湿度范围 |
5%～95% |
| 海拔范围 |
-500 m～+5000 m |
技术指标
| 型号 0B |
ZGG40-760(3+0)e |
| SPD 根据IEC 61643-11 |
Class Ⅱ |
| SPD 根据EN 61643-11 |
Type 2 |
| 额定电压Uo |
600 V AC |
| 最大持续运行电压 Uc |
760 V AC |
| 工作频率 |
50/60 Hz |
| 标称放电电流 In(8/20 μs) |
20 kA |
| 最大放电电流 Imax(8/20 μs) |
40 kA |
| 电压保护水平 Up |
3.4 kV |
| 最大后备熔断器 |
80 A gL/gG |
| 接入方式 |
并联 |
| 保护模式 |
L-PEN |
| 响应时间 tA |
≤25 ns |
| 额定短路电流ISCCR |
25 kA |
| 残流 IPE ≤0.5 mA |
|
| 接线端子连接铜导线的截面积 |
软线：1.5 mm2～25 mm2，硬线：1.5 mm2～35 mm2 |
| 遥信接线端子连接铜导线的截面积 |
0.5 mm2～1.5 mm2 |
| 遥信报警触点强度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接线端子/遥信接口 |
2.5 N•m /0.25 N•m |
| 外壳防护等级(IP 代码) |
IP20 |
| 应用系统 |
TN-C |
| 外形尺寸 |
106 mm×54 mm×76.6 mm |
| 安装形式 |
35 mm 导轨(TH 35 型，依据 IEC/EN 60715) |
| 外壳阻燃等级 |
UL 94 V-0 |

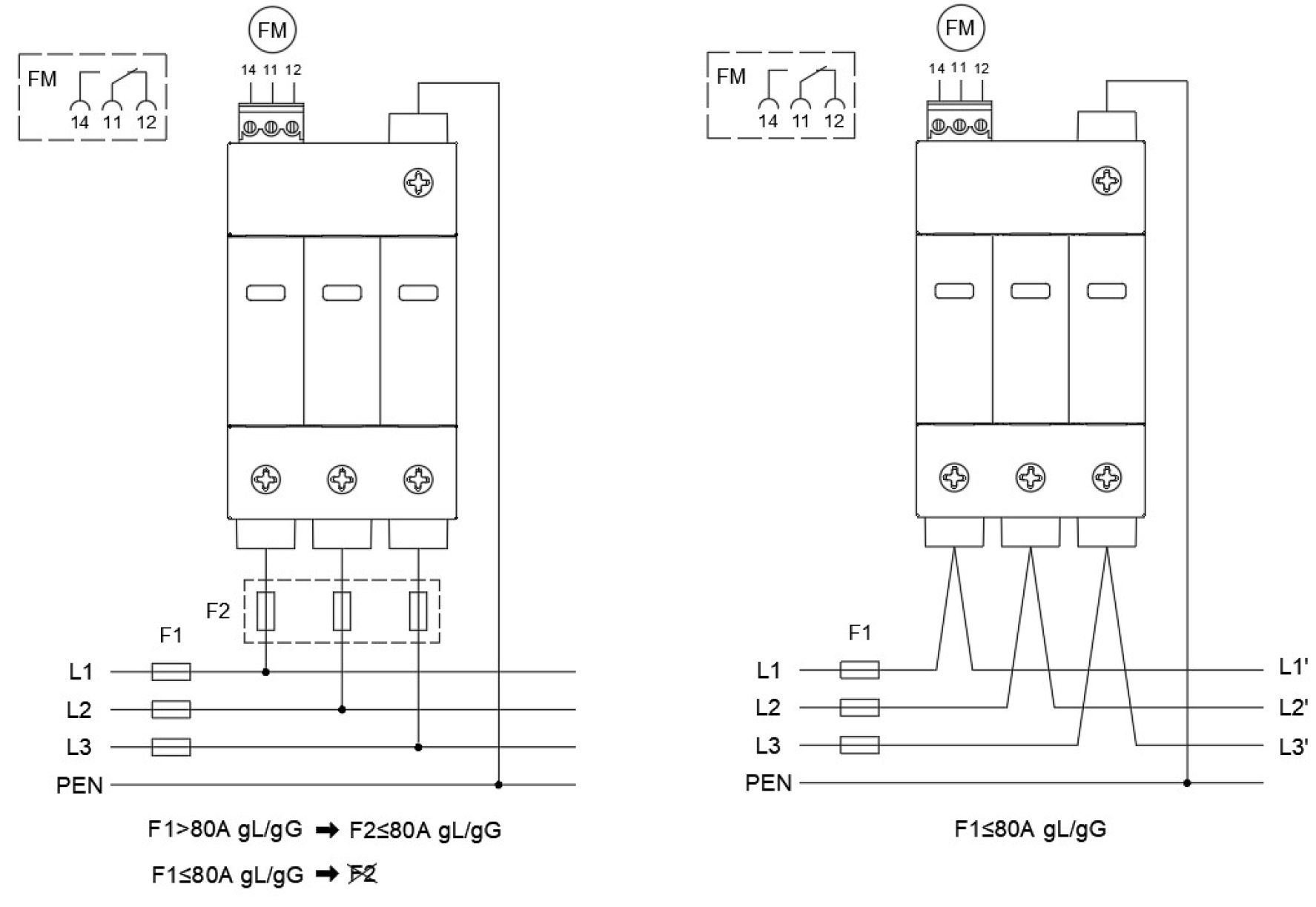

电路原理示意图

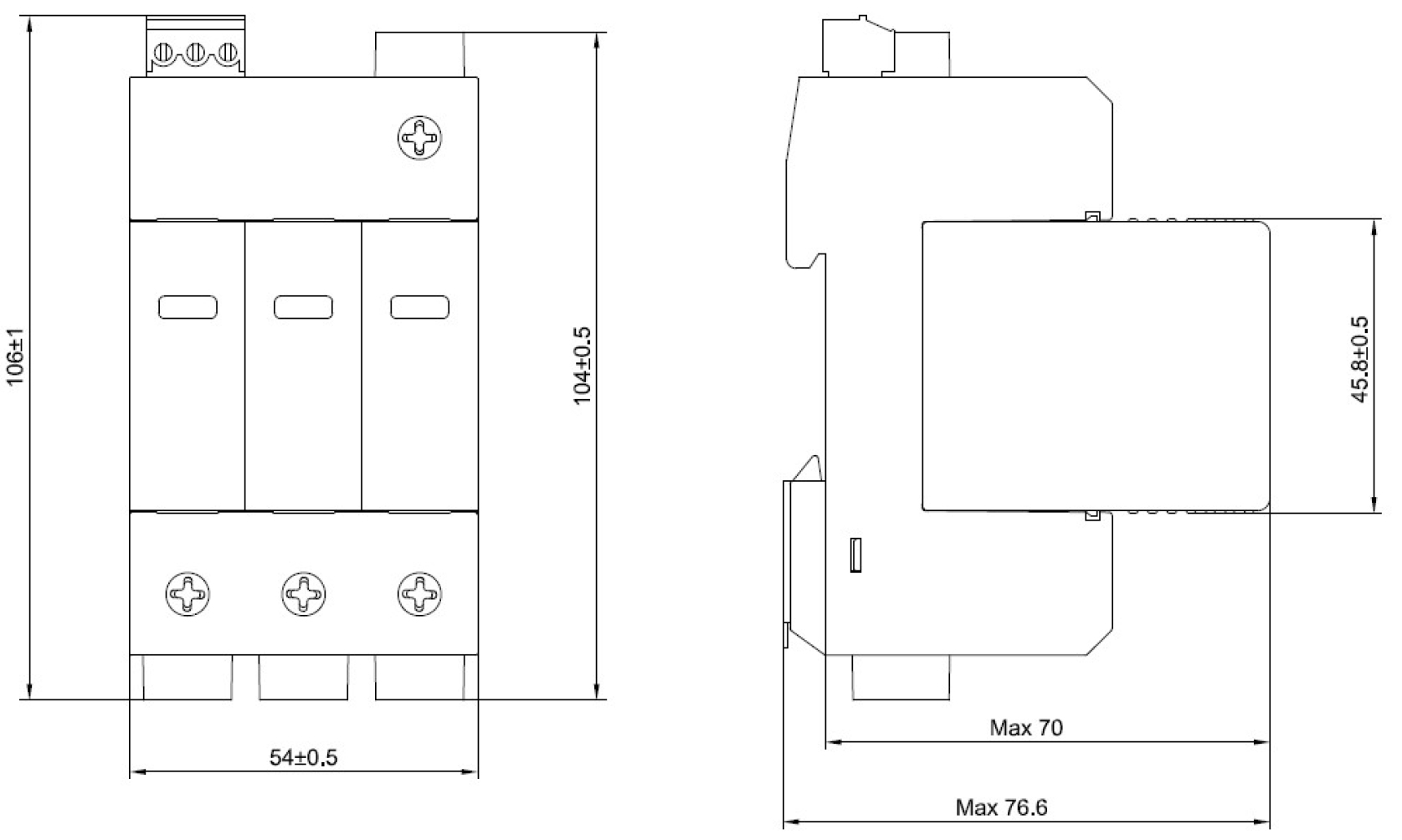

外形尺寸图
