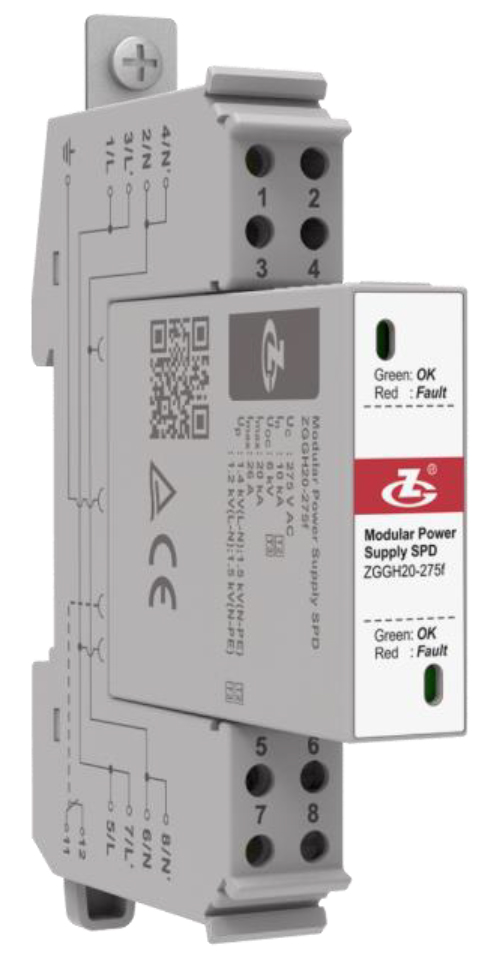

ZGGH20-275f
概述
ZGGH20-275f 型电源模块浪涌保护器由复合型电源模块合底座组成，用于低压配电系统的第三级保护，可以串联或并联使用在交直流供电电源与系统设备之间。模块具有防反插功能。该电源模块浪涌保护器具有过热保护、失效指示和集中遥信报警干接点，可利用干接点对模块是否安装可靠和模块工作状态进行远程监控。
特点
1、插拔模块具有防反插功能；
2、通流量大，残压低；
3、具有过热保护；
4、具有失效指示和集中遥信报警干接点；
5、外壳防护等级为IP20，外壳阻燃等级为UL 94 V-0。
技术数据
使用环境
| 温度范围 |
-40 ℃～+85 ℃ |
| 相对湿度范围 |
5%～95% |
| 海拔范围 |
-500 m～+4000 m |
技术指标
| 型号 |
ZGGH20-275f |
| SPD根据IEC 61643-11 |
Class Ⅱ + Class Ⅲ |
| SPD根据EN 61643-11 |
Type 2 + Type 3 |
| 额定电压U0 |
230 V AC |
| 最大持续运行电压 Uc |
275 V AC |
| 标称放电电流In(8/20 μs) |
10 kA |
| 最大放电电流Imax(8/20 μs) |
20 kA |
| 开路电压Uoc |
6 kV |
| 电压保护水平 Up (In) |
L-N: 1.4 kV、L/N-PE: 1.5 kV |
| 电压保护水平 Up (Uoc) |
L-N: 1.2 kV、L/N-PE: 1.5 kV |
| 额定负载电流IL |
26 A(30 ℃) |
| 接入方式 |
并联、串联 |
| 保护模式 |
L-N; L/N-PE |
| 响应时间 tA |
L-N: ≤25 ns; L/N-PE: ≤100 ns |
| 最大后备熔断器/断路器 |
35 A gL/gG / 25 A "C" |
| 额定短路电流ISCCR |
6 kA |
| 残流 IPE |
≤0.5 mA |
| 接线端子连接铜导线的截面积 |
软线: 1.0 mm2～2.5 mm2; 硬线: 1.0 mm2～6 mm2 |
| 遥信接线端子连接铜导线的截面积 |
0.2 mm2～1.5 mm2 |
| 遥信报警触点强度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩：接线端子 |
L、N |
0.5 N•m |
| PE |
1.2 N•m |
| 外壳防护等级(IP代码) |
IP20 |
| 应用系统 |
TN-S |
| 外形尺寸 |
90 mm×14 mm×76.5 mm (不包含PE接线端子) |
| 安装形式 |
35 mm导轨 (TH 35型，根据 IEC/EN 60715) |
| 外壳阻燃等级 |
UL 94 V-0 |

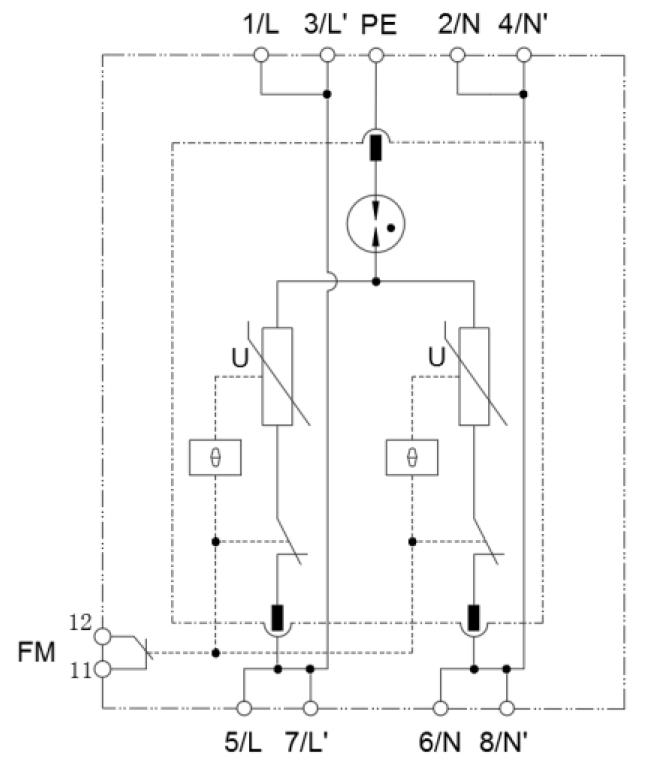

电路示意图

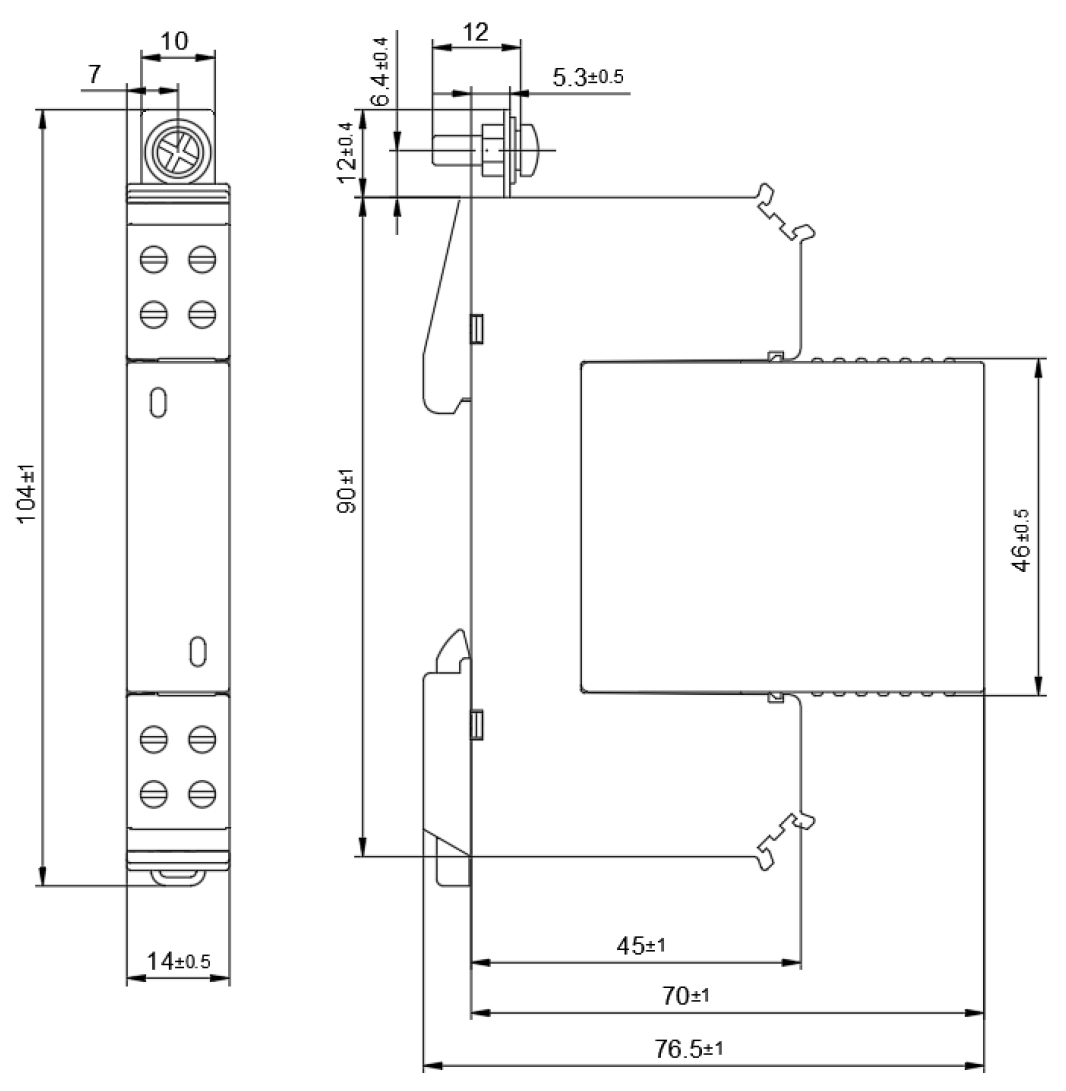

外形尺寸图
